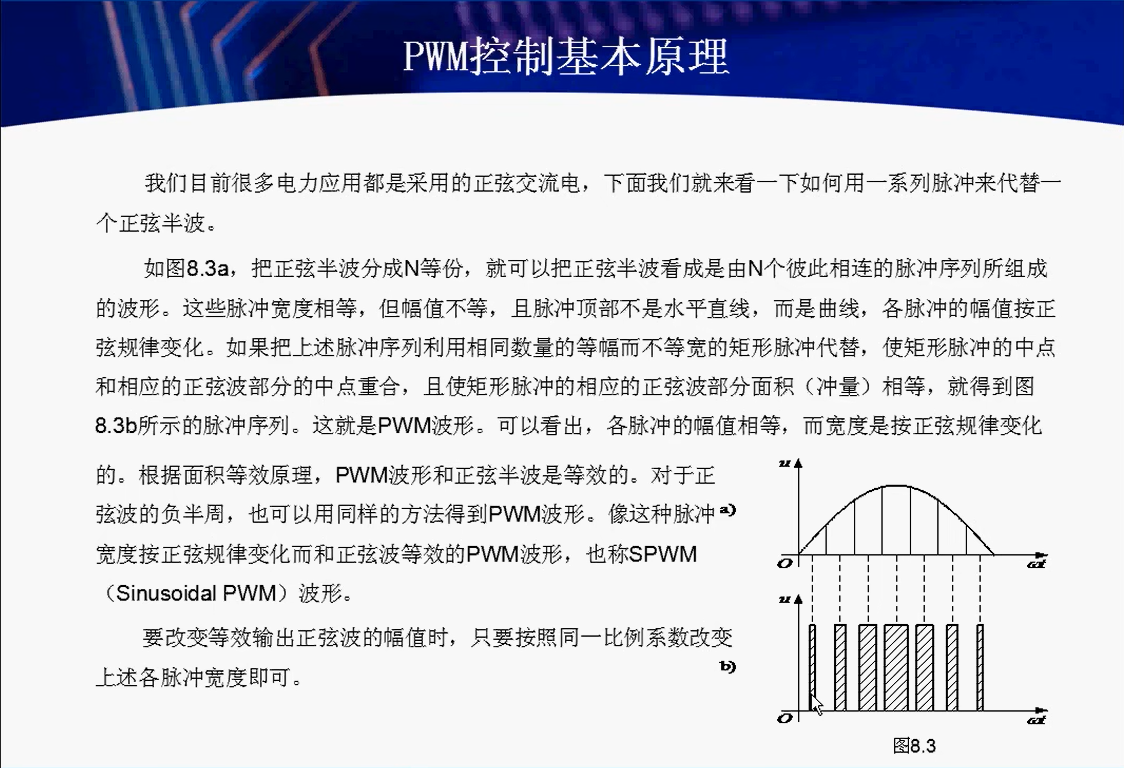

SPWM(Sinusoidal PWM)法是一种比较成熟的、使用较广泛的PWM法。冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。SPWM法就是以该结论为理论基础，用脉冲宽度按正弦规律变化而和正弦波等效的PWM波形即SPWM波形控制逆变电路中开关器件的通断，使其输出的脉冲电压的面积与所希望输出的正弦波在相应区间内的面积相等，通过改变调制波的频率和幅值则可调节逆变电路输出电压的频率和幅值。

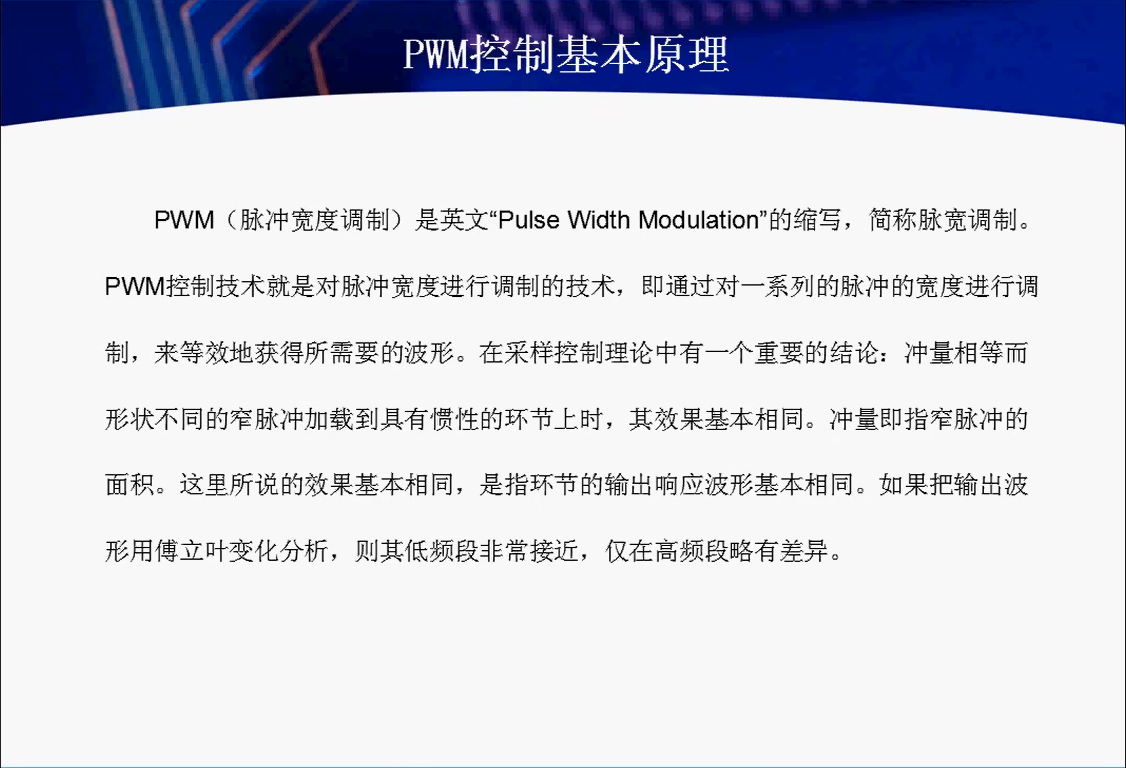

面积等效原理是PWM控制技术的重要理论基础。

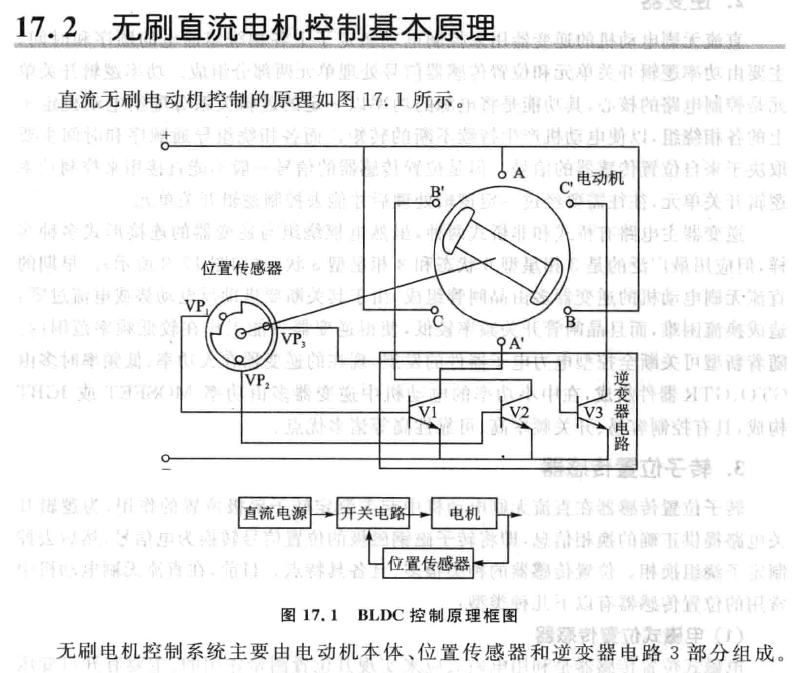

直流无刷电动机控制原理图_ieo

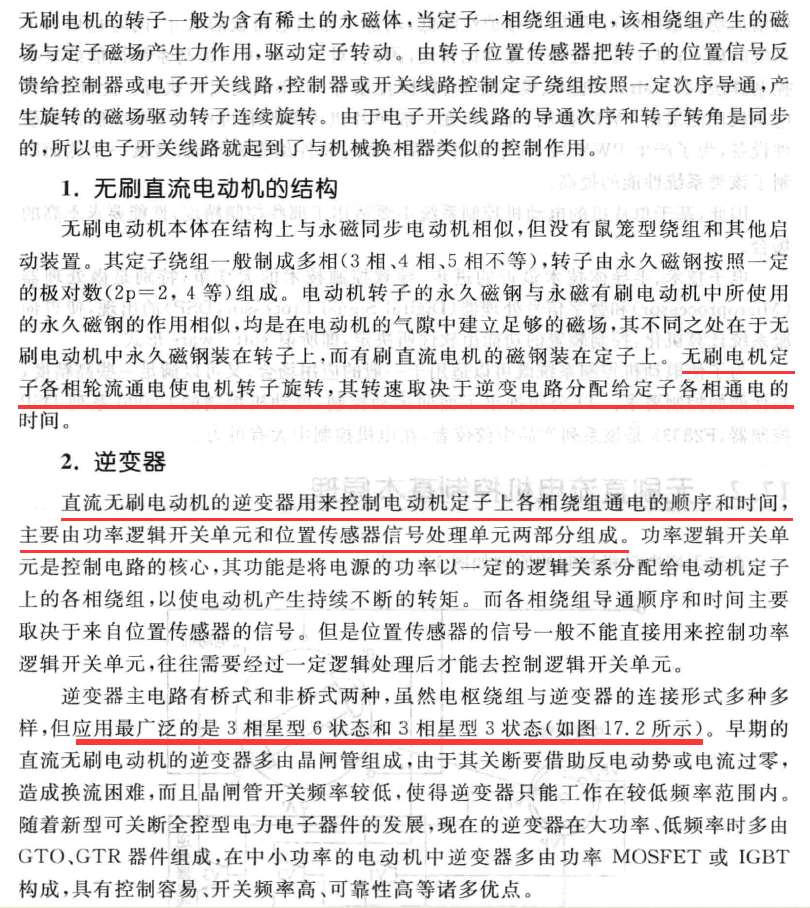

无刷直流电动机逆变器_ieo

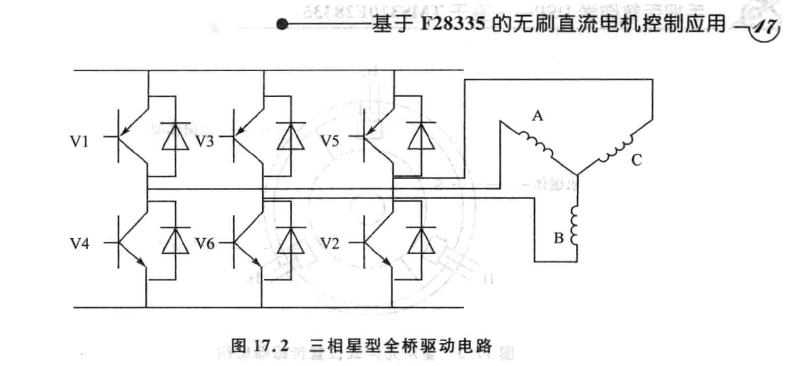

三相星型全桥驱动电路_ieo

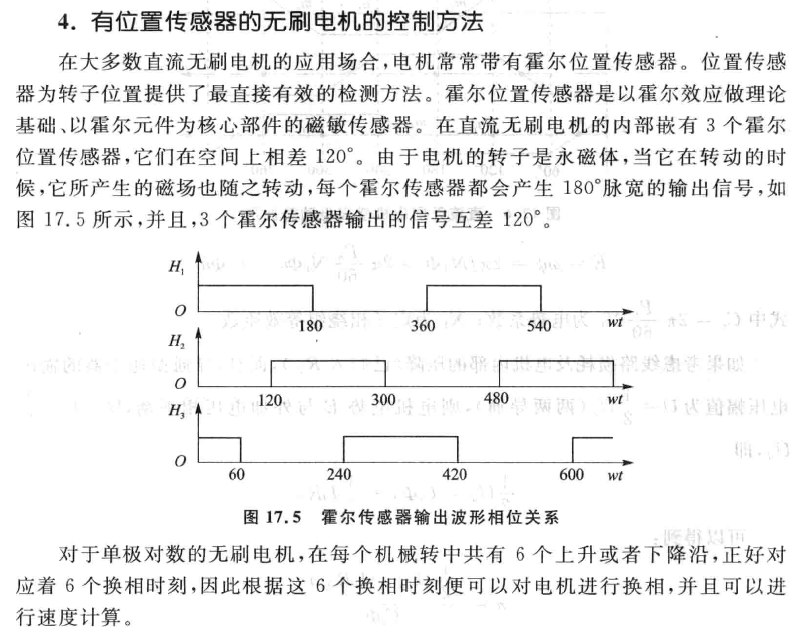

霍尔位置传感器输出波形相位关系_ieo
